Verwendung |

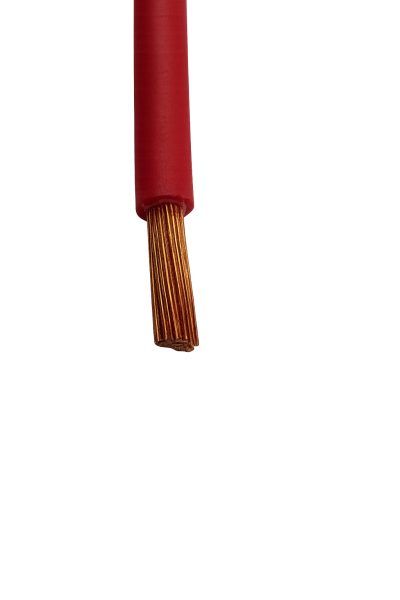

H07Z-K ist eine halogenfreie, raucharme Verdrahtungsleitung mit vernetzter Isolierung und geringer Entwicklung von Rauch und korrosiven Gasen. Zur Verdrahtung von Leuchten, Geräten, Schaltanlagen und Verteilern sowie insbesondere für Anwendungen, in denen im Brandfall gefordert wird, dass nur wenig Rauch und korrosive Gase freigesetzt werden.
Anwendungsgebiete:
Für die Verlegung in Rohren, auf, in und unter Putz sowie in geschlossenen Installationskanälen. Geeignet für geschützte Verlegung, auch in oder auf Beleuchtungsanlagen oder Schalt-/ Steuergeräten bis 1000 VAC oder bis 750 VDC gegen Erde. |
| Aufbau |
| Aufbau |
gemäß EN 50525-3-41 |
| Zertifizierung |
Die Leitung ist mit dem ⊲HAR⊳ HARmonisierungs-Kennzeichen oder HARmonisierungs-Kennfaden gekennzeichnet. |
| Leiter |
feindrähtige blanke Cu-Litzen gemäß IEC 60228 bzw. EN 60228, Klasse 5 |
| Aderisolation |
halogenfreie, vernetzte Mischung Typ EI 5 gemäß EN 50363-5 |
| Aderkennzeichnung |
verschiedene Farben |
| Elektrische Eigenschaften bei 20 °C |
| Nennspannung |
U₀/U: 450 / 750 V |
| Prüfspannung |
2500 V AC |
| Mechanische und thermische Eigenschaften |
| Mindestbiegeradius |
bei bestimmungsgemäßer Verwendung: AD ≤ 8 mm: 4 x Außendurchmesser 8 mm < AD ≤ 12 mm: 5 x Außendurchmesser 12 mm < AD: 6 x Außendurchmesser bei vorsichtiger Biegung: AD ≤ 8 mm: 2 x Außendurchmesser 8 mm < AD ≤ 12 mm: 3 x Außendurchmesser 12 mm < AD: 4 x Außendurchmesser |
| Temperaturbereich |
fest verlegt: -40 °C bis +90 °C max. Leitertemperatur während Verlegung -5 °C bis +90 °C max. Leitertemperatur Höchste zulässige Kurzschlussstemperatur am Leiter: +250 °C |
| Brennverhalten |
gemäß IEC 60332-1-2 bzw. EN 60332-1-2 |
| Halogenfreiheit |
gemäß EN 50525-1, Anhang B; EN 60754-1 |
| Korrosivität |
gemäß EN 60754-2 bzw. EN 60754-2 |
| Rauchdichte |
gemäß EN 61034-2 |
| Prüfungen |
gemäß IEC 60811 bzw. EN 60811, EN 50395 und EN 50396 |
| Allgemeine Anforderungen |
Die Leitungen sind konform zur EU Richtlinie 2014/35/EU (Niederspannungsrichtlinie). |
| Umweltinformation |
Die Leitungen erfüllen die stofflichen Anforderungen der EU-Richtlinie 2011/65/EU (RoHS). |
| Hinweis |
Handels-Produkt, Vertrieb durch Lapp, kein Lapp-Produkt |
Angaben zur Produktsicherheit
Herstellerinformationen:
U.I. Lapp GmbH
Schulze-Delitzsch-Straße 25
Baden-Württemberg
Stuttgart, Deutschland, 70565
info.de.uil@lapp.com
https://www.lapp.com
| Produkteigenschaft |
Wert |
| Inhalt: |
100,00 m
|
Sicherheitsinformationen für H07Z-K Aderleitung
Bestimmungsgemäße Verwendung
Die H07Z-K Aderleitung ist eine halogenfreie, feindrähtige Einzelader für die feste Verlegung in elektrischen Anlagen, Schalt- und Verteileranlagen sowie Installationsrohren. Die Verwendung darf ausschließlich innerhalb der technischen Spezifikationen und der geltenden VDE-Bestimmungen erfolgen.
Sicherheitshinweise
- Die Installation darf ausschließlich durch qualifiziertes Fachpersonal erfolgen.
- Vor Installations-, Wartungs- oder Reparaturarbeiten ist die Anlage spannungsfrei zu schalten.
- Die zulässige Nennspannung sowie die maximal zulässige Strombelastbarkeit sind einzuhalten.
- Die Leitung darf nicht beschädigt, geknickt, gequetscht oder über den zulässigen Biegeradius hinaus gebogen werden.
- Beschädigte Leitungen dürfen nicht verwendet oder weiter betrieben werden.
- Nur für den vorgesehenen Einsatzbereich verwenden.
- Nicht als frei bewegliche Anschlussleitung für elektrische Geräte verwenden, sofern dies nicht ausdrücklich vorgesehen ist.
- Geeignete Aderendhülsen und zugelassene Anschlussklemmen verwenden.
- Die Leitung vor mechanischer Beschädigung sowie übermäßiger Wärme, offenen Flammen und aggressiven Chemikalien schützen.
Brand- und Stromschlaggefahr
Eine unsachgemäße Installation oder Beschädigung der Isolation kann zu Kurzschluss, Brand oder lebensgefährlichem Stromschlag führen.
Lagerung
- Trocken und sauber lagern.
- Vor UV-Strahlung und Witterungseinflüssen schützen.
- Nicht unter hoher mechanischer Belastung lagern.
- Kabeltrommeln oder Ringe spannungsfrei lagern.
Entsorgung
Die Leitung ist entsprechend den geltenden nationalen Vorschriften für Elektro- und Kunststoffabfälle zu entsorgen. Das Produkt nicht über den Hausmüll entsorgen.
Technische Eigenschaften
- Halogenfreie Isolation
- Flammwidrig
- Feindrähtiger Kupferleiter (Klasse 5)
- Für feste Verlegung in elektrischen Anlagen
- Geeignet für Installationen in Gebäuden mit erhöhten Anforderungen an den Brandschutz
